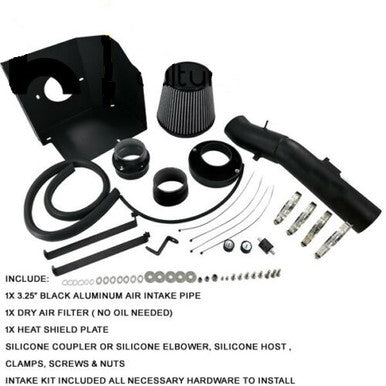

Toma de aire frío para motor 4.0L Toyota Tacoma TRD (2012-2015)

El Tiempo de la Llave

• Tiempo estimado: 45-60 minutos
• Dificultad: 3/10 - Se requieren herramientas manuales básicas. Un proyecto perfecto para el fin de semana en el garaje.

Herramientas que necesitará

• Dados de 10 mm y 12 mm (con una extensión de 6 pulgadas)
• Matraca de 3/8 de pulgada
• Destornillador Phillips #2
• Destornillador de cabeza plana o removedor de paneles (para liberar los clips del arnés de cables)
• Llave Allen de 4 mm (frecuentemente requerida para el hardware del MAF del mercado de accesorios)
• Alicates (para las abrazaderas de resorte de fábrica)

Fase 1: Retirada de la pieza de fábrica

1. Desconecte la batería: Comience siempre desconectando el terminal negativo de la batería usando una llave de 10 mm para evitar que aparezcan luces de "revisar motor" en su Toyota Tacoma 4.0L 2012-2015.
2. Desenchufe el sensor MAF: Localice el sensor de flujo de masa de aire en el tubo de admisión de fábrica. Presione la pestaña de bloqueo y tire hacia atrás para desconectar el arnés de cables. Use un removedor de paneles o un destornillador de cabeza plana para hacer palanca suavemente en el clip del telar de cables para liberarlo de la carcasa de la caja de aire.
3. Retire el sensor MAF de fábrica: Use un destornillador Phillips #2 para desenroscar cuidadosamente los dos pequeños tornillos de fábrica. Tire del sensor MAF hacia arriba y hacia afuera. Paso crucial: ¡No toque el elemento de vidrio ámbar dentro del sensor! Guárdelo en un lugar limpio y seguro.
4. Desconecte las líneas de vacío y de ventilación: Use alicates para apretar las abrazaderas de resorte en la manguera de ventilación del cárter (PCV) y la manguera de ventilación del SAIS conectadas a la caja del resonador de fábrica. Deslice las abrazaderas por las mangueras, luego gire suavemente las mangueras para romper el sello de goma antes de quitarlas.
5. Retire el tubo de admisión y la caja de aire de fábrica: Afloje la abrazadera principal de la manguera en el cuerpo del acelerador usando un dado de 10 mm. Desenganche la parte superior de la caja de aire de fábrica, luego desatornille los pernos de montaje inferiores de la caja de aire usando un dado de 12 mm y una extensión de 6 pulgadas. Levante todo el conjunto OEM fuera del compartimento del motor.

Fase 2: Instalación del sistema de admisión de aire frío para motor Toyota Tacoma TRD (2012-2015) 4.0L

1. Instale el nuevo escudo térmico: Coloque el escudo térmico del mercado de accesorios en la ubicación de la caja de aire de fábrica. Fíjelo a los puntos de montaje del guardabarros y el chasis OEM usando su dado de 12 mm.
2. Transfiera el sensor MAF: Inserte su delicado sensor MAF de fábrica en la brida de palanquilla del nuevo tubo de admisión. Asegúrelo usando los accesorios del mercado de accesorios suministrados (generalmente se requiere una llave Allen de 4 mm). Apriete solo hasta que quede ajustado; un apriete excesivo romperá la carcasa de plástico del sensor.
3. Monte el nuevo tubo de admisión: Deslice el acoplador de silicona provisto sobre el cuerpo del acelerador de su Toyota Tacoma 4.0L 2012-2015. Empuje el nuevo tubo de admisión en el acoplador. Alinee el tubo para que no roce contra la bomba SAIS o las líneas de freno, luego apriete las abrazaderas de tornillo sin fin usando un dado de 8 mm.
4. Vuelva a conectar las mangueras y el cableado: Empuje las mangueras de ventilación de fábrica del PCV y del SAIS en los accesorios de aluminio soldados del nuevo tubo de admisión. Dirija el arnés de cableado del sensor MAF de forma segura lejos de la correa serpentina y vuelva a enchufarlo al sensor hasta que sienta un clic distintivo.
5. Instale el filtro de aire y calibre: Deslice el filtro de aire cónico de alto flujo en el extremo del tubo de admisión dentro del escudo térmico. Apriete la abrazadera del filtro con un dado de 8 mm. Vuelva a conectar el terminal negativo de la batería con una llave de 10 mm. IMPORTANTE: En el primer arranque, no toque el pedal del acelerador durante al menos 20 segundos. Deje que el vehículo funcione en ralentí para que la ECU pueda ajustarse correctamente a los nuevos parámetros de flujo de aire de mayor volumen.

Descargo de responsabilidad: Esta es una guía general proporcionada para el Toyota Tacoma 4.0L 2012-2015. Consulte siempre su manual de servicio de fábrica para conocer las especificaciones de torque exactas y los procedimientos de seguridad.
