Admisión de aire frío para Mazda Tribute DX ES LX (2001-2004) Motor 3.0L

Tiempo de trabajo

• Tiempo estimado: 45-60 minutos
• Dificultad: 3/10 - Instalación sencilla en el garaje usando herramientas manuales básicas.

Herramientas que necesitará

• Llave de vaso de 10mm y carraca (Terminal de batería y soportes de montaje)
• Destornillador de vaso de 8mm o destornillador de punta plana (Abrazaderas de tornillo sin fin)
• Punta Torx de seguridad T20 o destornillador Phillips (Extracción del sensor MAF)
• Alicates (Abrazaderas de resorte de la manguera de ventilación/PCV de fábrica)
• Spray limpiador de sensor MAF (Opcional, pero muy recomendado durante la transferencia del sensor)

Fase 1: Desmontaje de la pieza original

1. Desconecte la batería: En su Mazda Tribute 3.0L 2001-2004, afloje la abrazadera del terminal negativo de la batería usando una llave de 10mm. Deje el cable a un lado para borrar la memoria de la ECU y evitar fallos en los sensores.
2. Desconecte el arnés del sensor MAF: Localice el conector del cableado del sensor de flujo de aire másico (MAF) en la carcasa superior de admisión. Deslice hacia atrás la pestaña de bloqueo roja y presione suavemente la pestaña de liberación para desconectar el enchufe sin romper el cierre de plástico envejecido.
3. Desconecte las líneas de ventilación y vacío: Usando alicates, deslice hacia atrás la abrazadera de resorte original que asegura la manguera de ventilación PCV del cárter al tubo de admisión de goma original. Extraiga con cuidado la manguera de la boquilla de admisión.
4. Afloje las abrazaderas del cuerpo del acelerador y la caja de aire: Use un destornillador de vaso de 8mm o destornillador de punta plana para aflojar la abrazadera que conecta el tubo de admisión OEM al cuerpo del acelerador.

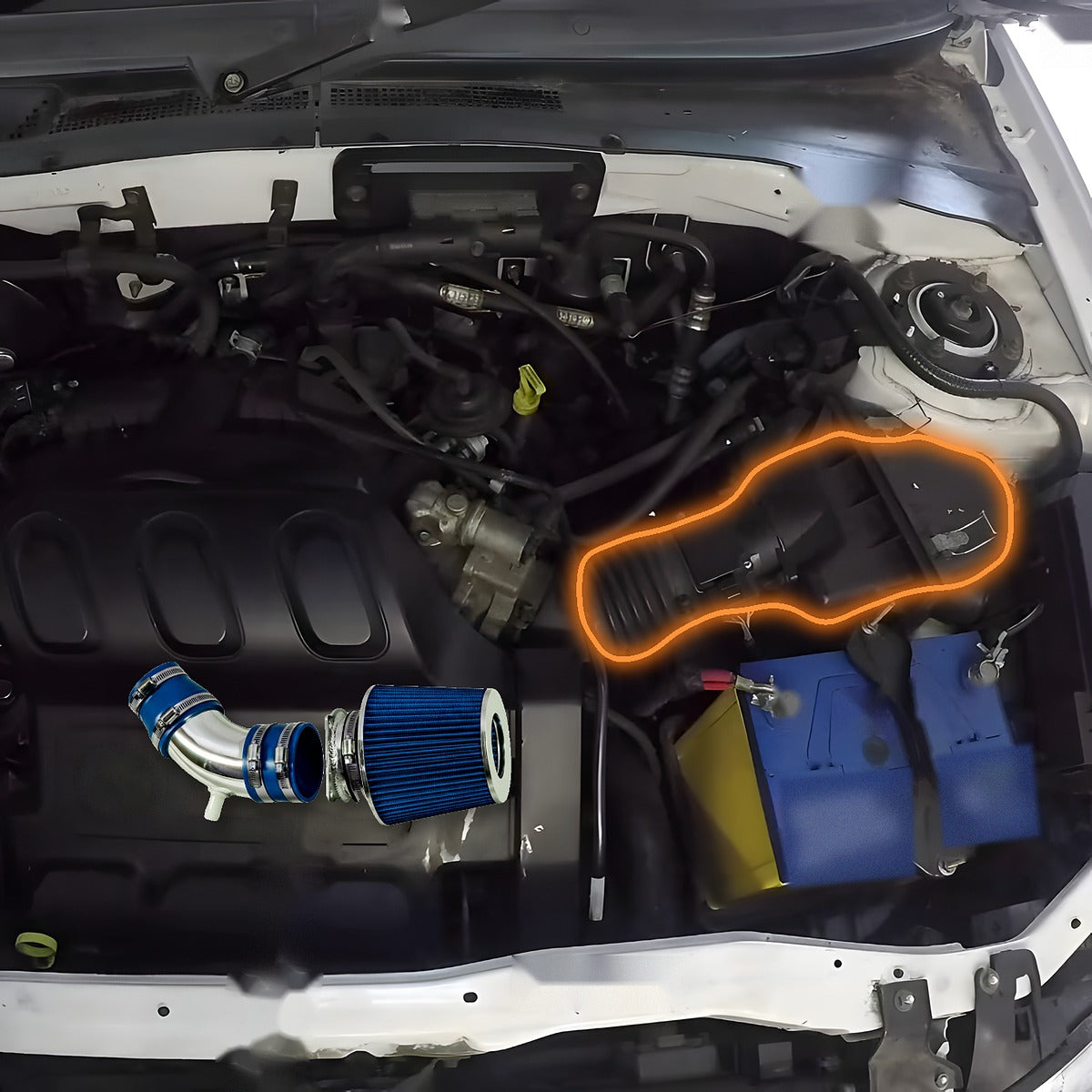

5. Retire la caja de aire y el conducto de admisión OEM: Desenganche los pestillos de la tapa superior de la caja de aire. Levante el conjunto superior y el tubo de admisión de goma fuera del compartimento del motor. Tire firmemente hacia arriba del recipiente inferior de la caja de aire para sacarlo de sus ojales de goma en el paso de rueda interior.
6. Extraiga el sensor MAF original: Usando una punta Torx de seguridad T20 (o destornillador Phillips dependiendo de la revisión de la carcasa OEM), retire con cuidado los dos tornillos que aseguran el sensor MAF dentro de la carcasa original. Deslice el sensor directamente hacia afuera. Colóquelo sobre una toalla de microfibra limpia; no toque los cables de platino expuestos del sensor.

Fase 2: Instalación de la entrada de aire frío para Mazda Tribute DX ES LX (2001-2004) motor 3.0L

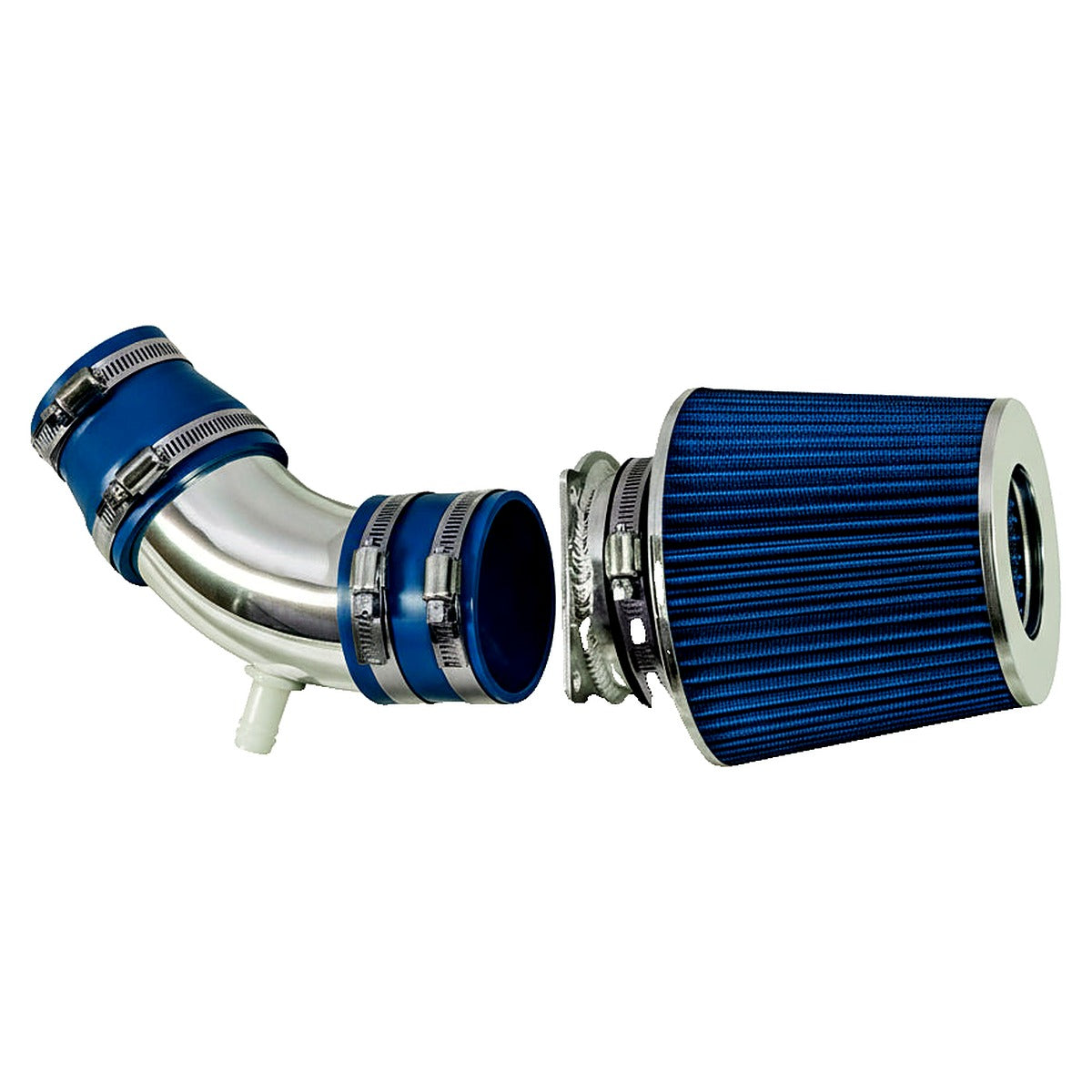

1. Transfiera el sensor MAF: Alinee el sensor MAF original en la base adaptadora mecanizada del nuevo tubo de admisión, asegurándose de que la flecha de dirección del flujo de aire apunte hacia el cuerpo del acelerador. Asegúrelo usando la tornillería incluida con su kit y un destornillador o llave hexagonal adecuada. No apriete demasiado sobre las roscas de aluminio.
2. Monte los acopladores de silicona: Deslice el acoplador de silicona principal sobre el cuerpo del acelerador de 3.0L. Pase dos abrazaderas sobre el acoplador y apriete la abrazadera del lado del cuerpo del acelerador con un destornillador de vaso de 8mm, dejando la abrazadera del lado de la admisión suelta para su ajuste.
3. Coloque el escudo térmico y el tubo de admisión: Si su kit incluye un soporte para el escudo térmico, atorníllelo a los puntos de montaje de la caja de aire inferior original usando la tornillería suministrada y una llave de vaso de 10mm. Deslice el nuevo tubo de admisión en el acoplador del cuerpo del acelerador, alinee el puerto de vacío PCV hacia el motor y deslice el extremo del filtro abierto hacia la zona del paso de rueda.
4. Vuelva a conectar la línea de ventilación y el filtro: Conecte la manguera de ventilación del cárter original al racor soldado del tubo de admisión, asegurándola con la abrazadera original usando alicates. Instale el filtro de aire de alto flujo sobre el extremo del tubo de admisión y apriete su abrazadera usando un destornillador de vaso de 8mm.
5. Alineación final y reconexión del sensor: Asegúrese de que el tubo de admisión tenga al menos 1/2 pulgada de holgura con respecto al cilindro maestro y la cubierta del ventilador de refrigeración para evitar el contacto por vibración. Apriete todas las abrazaderas restantes hasta que queden firmes. Conecte de nuevo el arnés eléctrico del sensor MAF y deslice la pestaña de bloqueo roja hacia adelante.
6. Reconecte la batería y reaprendizaje de ralentí: Vuelva a conectar el terminal negativo de la batería usando una llave de 10mm. Encienda el vehículo. NO toque el pedal del acelerador durante al menos 20 a 30 segundos tras el primer arranque; permita que la ECU del Mazda Tribute establezca sus ajustes base de ralentí con las nuevas lecturas de flujo de aire volumétrico. Compruebe si hay luces de fallo de motor o sonidos de silbido inusuales antes de realizar la prueba de conducción.

Aviso legal: Esta es una guía general proporcionada para el Mazda Tribute 3.0L 2001-2004. Consulte siempre su manual de servicio de fábrica para conocer las especificaciones exactas de par de apriete y los procedimientos de seguridad.
