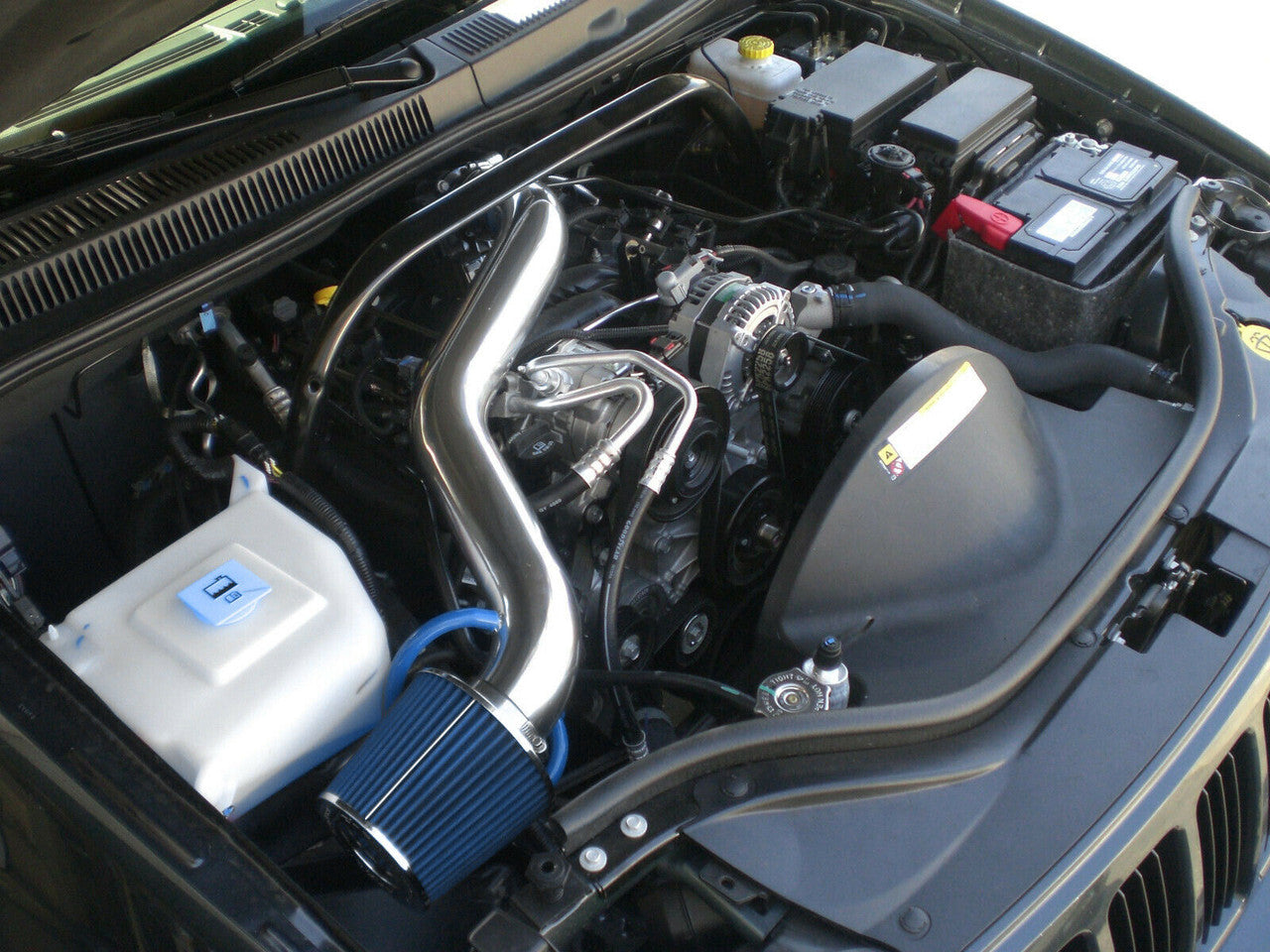

Admisión de aire frío para Jeep Grand Cherokee (2005-2010) Motor V6 de 3.7L

Tiempo de trabajo

• Tiempo estimado: 45-60 minutos
• Dificultad: 3/10 - Es una instalación directa, pero tendrá que lidiar con plásticos del chasis WK degradados por el calor durante 15 años. La paciencia es su mejor herramienta.

Herramientas que necesitará

• Dado de 10 mm, extensión y llave de carraca de 3/8 de pulgada (para los pernos de la caja de aire y la batería)
• Atornillador de tuercas de 8 mm o dado profundo (para todas las abrazaderas de manguera)
• Herramienta de extracción de paneles (para soltar de forma segura los clips del arnés de cables de fábrica)
• Lubricante de silicona en aerosol o agua jabonosa (obligatorio para transferir el sensor de forma segura)

Fase 1: Desmontaje de la pieza de fábrica

1. Desconecte la batería: Comience siempre desconectando el terminal negativo de la batería con una llave de 10 mm para evitar que se enciendan luces de advertencia y permitir que la ECU se reinicie para el nuevo volumen de admisión del Jeep Grand Cherokee 3.7L (2005-2010).
2. Desenchufe el sensor IAT: Localice el sensor de temperatura del aire de admisión en el tubo de aire de fábrica. Presione la pestaña de bloqueo del conector gris y extraiga el arnés. Use su herramienta de extracción de paneles para liberar los clips del arnés de cables anclados a la caja de aire de fábrica.
3. Desconecte el respiradero del PCV: Localice la manguera de ventilación del cárter que va desde el área del cuello de llenado de aceite hasta la caja de admisión de fábrica. Apriete la abrazadera (o tire firmemente si es a presión) para retirar la manguera de la admisión.
4. Afloje la abrazadera del cuerpo del acelerador: Tome su atornillador de tuercas de 8 mm y afloje completamente la abrazadera de tornillo sin fin de fábrica que sujeta el tubo de admisión grande al cuerpo del acelerador.
5. Extraiga la caja de fábrica: Retire los pernos de montaje de fábrica que sujetan la caja de aire al guardabarros interior usando su dado de 10 mm y la extensión. Una vez desatornillada, sujete todo el conjunto del resonador y tire firmemente hacia arriba. Está sujeto al compartimento del motor mediante ojales de goma en la parte inferior. Deje a un lado la voluminosa unidad de fábrica.

Fase 2: Instalación de la admisión de aire frío para Jeep Grand Cherokee (2005-2010) motor 3.7L V6

1. Prepare y transfiera el sensor IAT: Extraiga con cuidado el sensor IAT del tubo de fábrica usando el método de girar y tirar mencionado anteriormente. Instale el ojal de goma suministrado en su nuevo tubo de admisión. Aplique un chorro rápido de lubricante de silicona al cuerpo del sensor y presiónelo suavemente en el nuevo tubo hasta que quede asentado.
2. Instale el protector térmico: Coloque el nuevo protector térmico en el compartimento del motor, alineándolo con los orificios de montaje de la caja de aire original. Asegúrelo con su dado de 10 mm y la tornillería suministrada. Manténgalo ligeramente flojo hasta que todo esté alineado.
3. Monte el tubo de admisión: Deslice el acoplador de silicona suministrado sobre el cuerpo del acelerador y apriete el lado del cuerpo del acelerador con su atornillador de tuercas de 8 mm. Deslice el nuevo tubo de admisión de aire frío en el acoplador. No apriete completamente la abrazadera del lado del tubo todavía.
4. Conecte el PCV y el filtro: Conecte la manguera de respiradero del PCV suministrada desde el bloque del motor a la boquilla soldada en su nuevo tubo de admisión. A continuación, deslice el filtro de aire de alto flujo en el extremo del tubo dentro del compartimento del protector térmico. Apriete la abrazadera del filtro y todas las abrazaderas del acoplador restantes con su atornillador de tuercas de 8 mm. Vuelva a conectar el arnés de cables de fábrica a su sensor IAT.
5. El reaprendizaje de 20 segundos: Vuelva a conectar el terminal negativo de la batería y apriételo con su llave de 10 mm. Encienda el vehículo. No toque el pedal del acelerador durante al menos 20 segundos. Deje que la ECU del Jeep Grand Cherokee 3.7L (2005-2010) lea los nuevos datos de flujo de aire en ralentí y ajuste los ajustes de combustible en consecuencia. Compruebe si hay silbidos que indiquen una fuga de vacío en los acopladores.

Aviso: Esta es una guía general proporcionada para el Jeep Grand Cherokee 3.7L (2005-2010). Consulte siempre su manual de servicio de fábrica para conocer las especificaciones exactas de torque y los procedimientos de seguridad.
