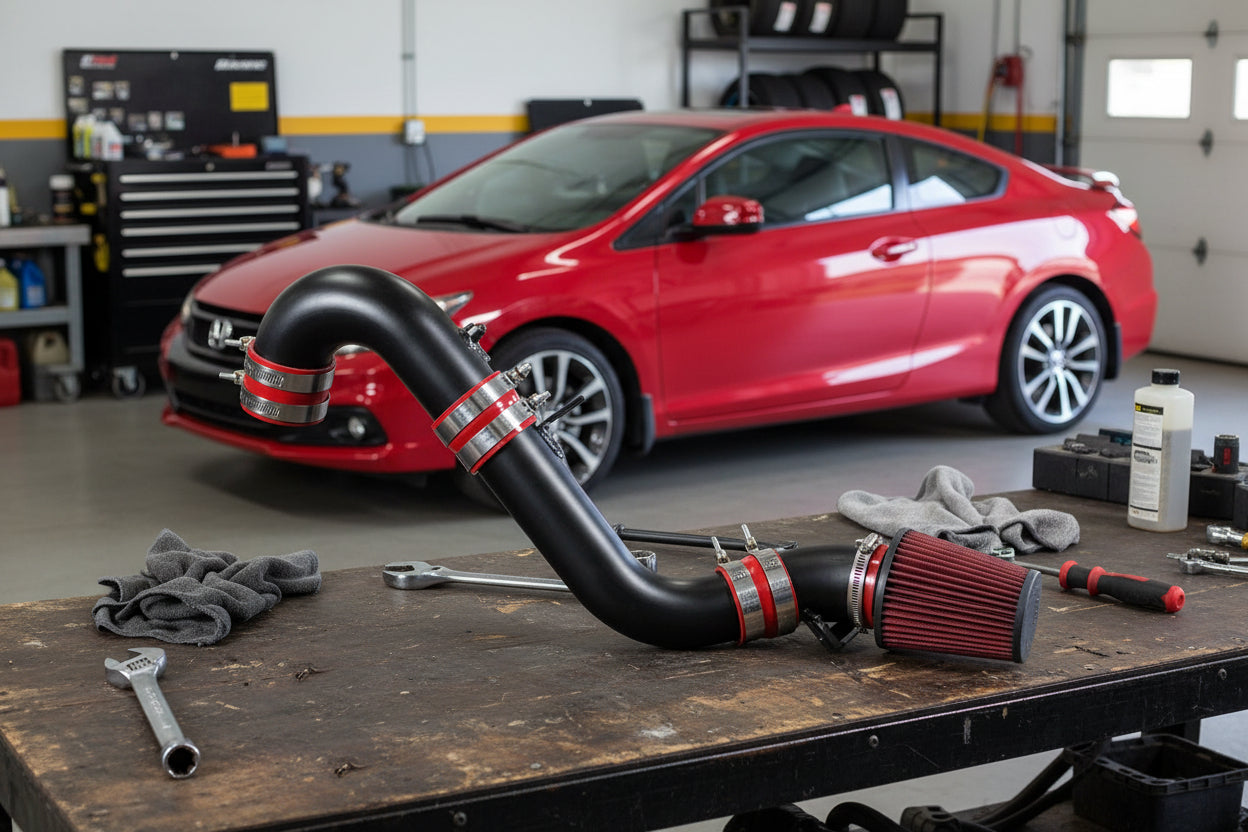

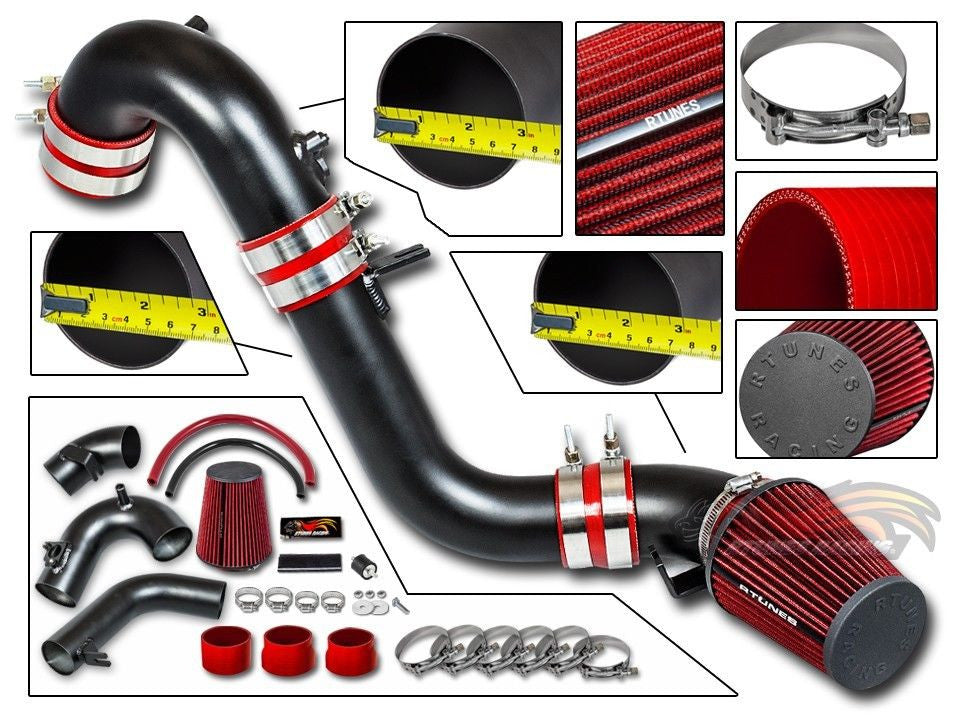

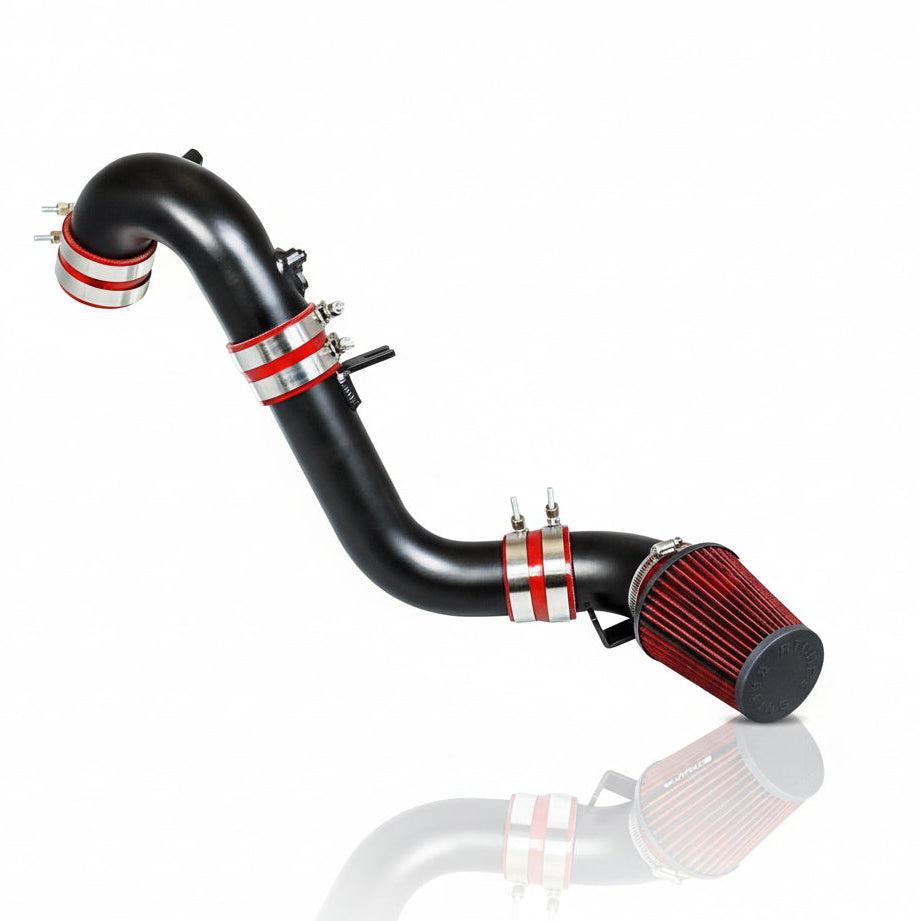

Admisión de aire frío para Honda Civic (2012-2015) Motor 2.4L - Negro

El tiempo de la llave inglesa

• Tiempo estimado: 45-60 minutos
• Dificultad: 3/10 - Instalación directa con tornillos, pero requiere paciencia con plásticos quebradizos y componentes electrónicos sensibles en el compartimiento del motor K24Z7.

Herramientas que necesitarás

• Dados profundos de 10mm y 8mm con un trinquete de 3/8 de pulgada y extensión
• Destornillador Phillips #2 (estándar JIS preferido para hardware japonés de fábrica)
• Herramienta para quitar paneles (para clips de cableado de plástico)
• Alicates de punta fina (para abrazaderas de resorte de fábrica)
• Destornillador de tuercas de 5/16 de pulgada (para abrazaderas de tornillo sin fin de posventa)

Fase 1: Extracción de la pieza de fábrica

1. Desconectar la batería: Empieza siempre desconectando el terminal negativo de la batería usando una llave de 10 mm para evitar luces de advertencia del motor y proteger la ECU.
2. Desconectar el sensor MAF: Localiza el sensor de flujo de aire masivo en el tubo de admisión de fábrica. Presiona la pestaña de liberación y desconecta el arnés. Usa un extractor de paneles para levantar suavemente los clips del arnés de cables de la caja de aire para que el cableado quede completamente libre y fuera del camino.
3. Retirar la manguera de ventilación: Usa alicates de punta fina para apretar la abrazadera de resorte de la manguera de ventilación de goma de fábrica conectada al tubo de admisión. Desliza la abrazadera hacia atrás, gira la manguera para romper el sello térmico y retírala.
4. Aflojar la abrazadera del cuerpo del acelerador: Coge tu vaso de 8 mm y afloja la abrazadera de banda metálica que asegura la manguera de goma corrugada de fábrica al cuerpo del acelerador.
5. Extraer la caja de aire de fábrica: Retira los dos tornillos de 10 mm que aseguran la carcasa inferior de la caja de aire al chasis. Levanta todo el conjunto de la caja de aire del Honda Civic 2.4L 2012-2015 firmemente hacia arriba para sacarlo de los ojales de montaje de goma inferiores. Asegúrate de que los ojales de goma de fábrica permanezcan en el chasis y no pegados a la parte inferior de la caja.

Fase 2: Instalación del sistema de admisión de aire frío para Honda Civic (2012-2015) Motor 2.4L - Negro

1. Transferir el sensor MAF: Desenrosca cuidadosamente el sensor MAF de la caja de aire de fábrica con un destornillador Phillips #2. Sácalo directamente sin tocar los delicados cables expuestos del elemento. Insértalo en la carcasa de palanquilla de tu nuevo tubo de admisión y asegúralo usando el hardware suministrado y una llave hexagonal.
2. Montar el escudo térmico: Si utilizas el espacio de la caja de aire inferior, coloca el escudo térmico provisto en su lugar. Atorníllalo en los puntos de montaje de fábrica usando tu vaso de 10 mm. Desliza el nuevo filtro de aire de alto flujo en el extremo del tubo de admisión y aprieta firmemente la abrazadera con un destornillador de tuercas de 5/16 de pulgada.
3. Instalar el nuevo tubo de admisión: Desliza el acoplador de silicona provisto en el cuerpo del acelerador y aprieta la abrazadera interior con un vaso de 8 mm. Empuja el tubo de admisión ensamblado en el acoplador. Alinea el soporte soldado con el soporte de vibración del chasis y luego aprieta todas las abrazaderas de tornillo sin fin restantes.
4. Volver a conectar las mangueras y el cableado: Empuja la manguera de ventilación de fábrica en el conector soldado del nuevo tubo de admisión y asegúrala con la abrazadera de resorte de fábrica usando alicates. Vuelve a enchufar el arnés del sensor MAF en el sensor hasta que escuches un clic distintivo.
5. Realizar el reaprendizaje de la ECU: Vuelve a conectar el terminal negativo de la batería con una llave de 10 mm. Arranca el motor. No toques el pedal del acelerador durante 20 segundos. Deja que el Honda Civic 2.4L 2012-2015 funcione en ralentí sin interrupciones para que la ECU pueda calibrar sus ajustes de aire/combustible al mayor flujo de aire.

Descargo de responsabilidad: Esta es una guía general proporcionada para el Honda Civic 2.4L 2012-2015. Consulta siempre el manual de servicio de tu vehículo para conocer las especificaciones de torque exactas y los procedimientos de seguridad.
