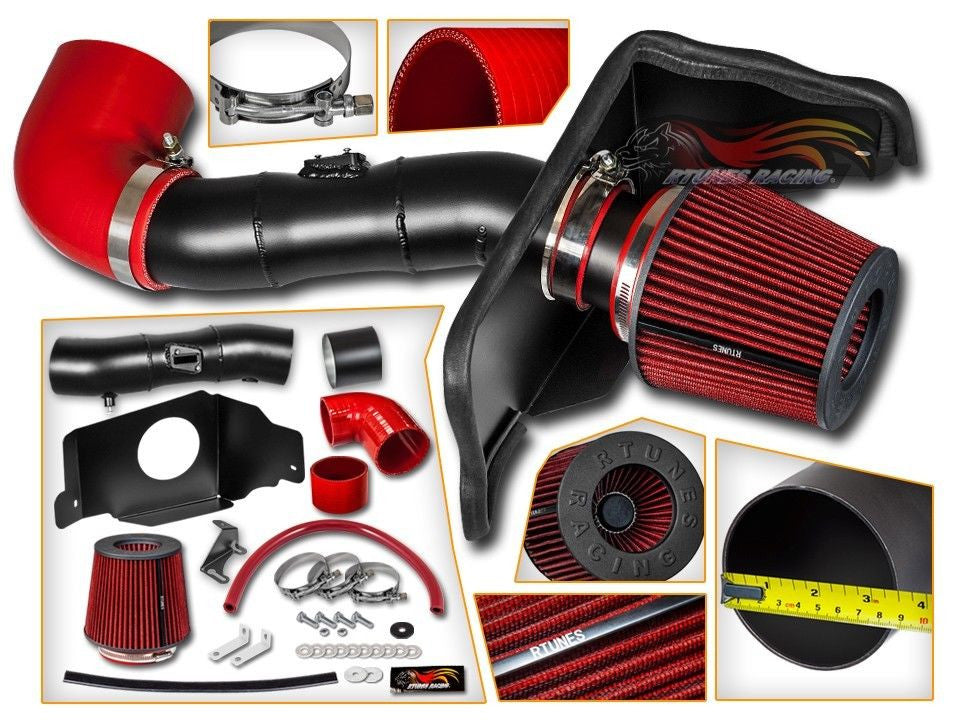

Sistema de admisión de aire frío para Ford Mustang GT (2005-2009) Motor 4.6L V8

Tiempo de trabajo

• Tiempo estimado: 45-60 minutos
• Dificultad: 2/10 - Instalación directa y sencilla para cualquier entusiasta con herramientas manuales básicas.

Herramientas necesarias

• Dado de 10mm y matraca (terminal de batería, soporte de caja de aire de fábrica)
• Dado de 8mm o destornillador de tuercas de 5/16" (abrazaderas de manguera)
• Destornillador Torx T20 (tornillos del sensor MAF de fábrica)
• Destornillador plano o herramienta de gancho pequeña (pestañas de retención)

Fase 1: Desmontaje de la pieza de fábrica

1. Desconecte la batería: Comience siempre desconectando el terminal negativo de la batería usando una llave de 10mm para evitar luces de advertencia de motor y borrar la Memoria de Mantenimiento (KAM) del ECM en su Ford Mustang GT 4.6L 2005-2009.
2. Desconecte el sensor de flujo de aire másico (MAF): Deslice hacia atrás el clip de seguridad rojo en el conector del MAF usando su uña o un destornillador plano pequeño. Presione la pestaña de liberación central y tire suavemente del enchufe del arnés.
3. Desconecte la línea de ventilación PCV: Localice el tubo de ventilación del cárter que va hacia el tubo de admisión. Gire la pestaña de bloqueo de plástico verde lejos del acople y deslice la manguera fuera del tubo de admisión original (OEM).
4. Afloje las abrazaderas y el perno de retención: Use un dado de 8mm o un destornillador plano para aflojar la abrazadera de tornillo sin fin que asegura el tubo de admisión de fábrica al cuerpo de aceleración de doble puerto. Luego, use un dado de 10mm con una matraca para quitar el único perno original que ancla la caja de aire al guardabarros interior del lado del conductor.
5. Extraiga el conjunto de admisión de fábrica: Levante firmemente la caja de aire de fábrica hacia arriba para sacarla de los aisladores de goma inferiores en el guardabarros, retire el acoplador de goma del cuerpo de aceleración y levante todo el conjunto fuera del compartimiento del motor de su Ford Mustang GT 4.6L 2005-2009.

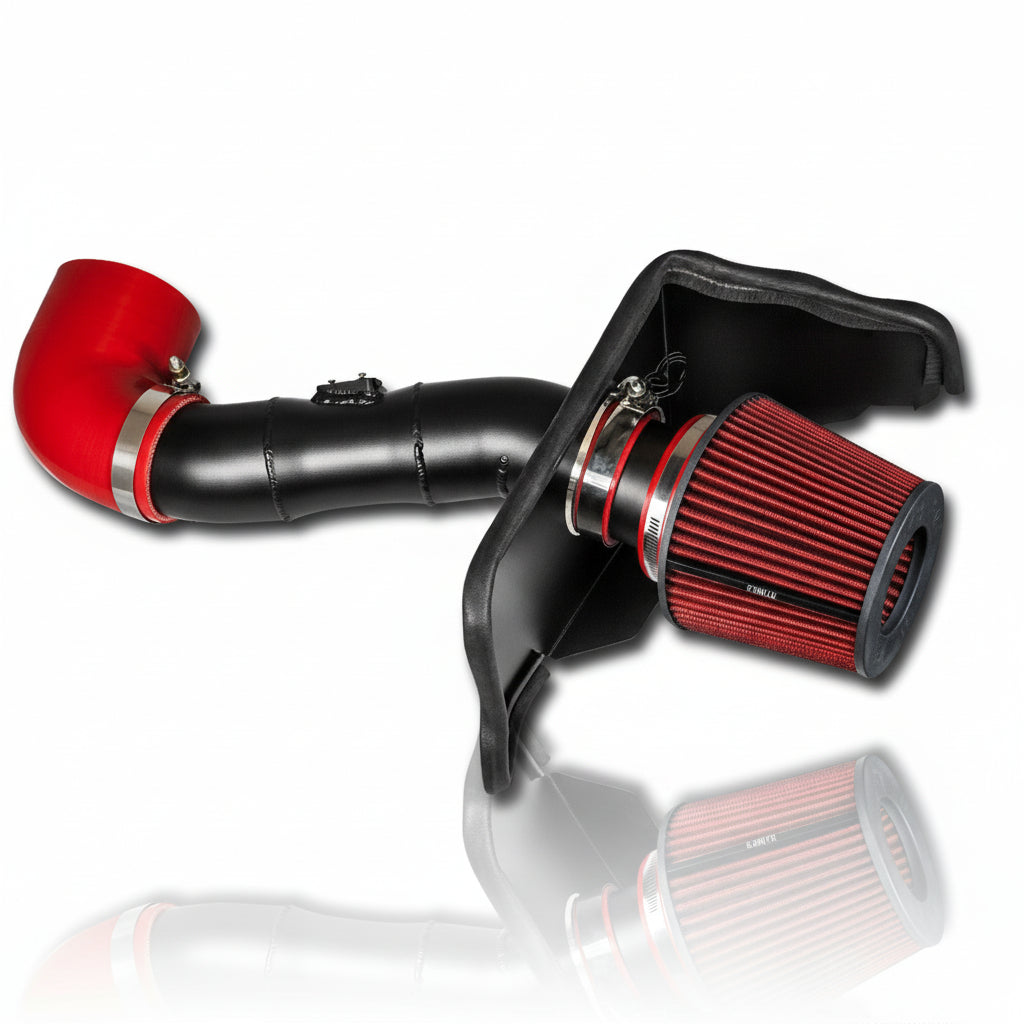

Fase 2: Instalación de la entrada de aire frío para Ford Mustang GT (2005-2009) motor V8 4.6L

1. Transferencia delicada del sensor MAF: Usando un destornillador Torx T20, retire con cuidado los dos tornillos de fábrica que sujetan el sensor MAF en la carcasa original. Levante el sensor directamente hacia arriba sin tocar los delicados elementos de cable expuestos. Transfiéralo al orificio del nuevo tubo de admisión, asegurándose de que la flecha direccional apunte hacia el cuerpo de aceleración, verifique que la junta tórica selle plana y apriete los herrajes suministrados con el destornillador Torx T20.
2. Monte el escudo térmico de admisión de aire frío: Coloque el escudo térmico de posventa en el compartimiento del motor, insertando los pasadores de ubicación inferiores en los ojales de goma de fábrica en la pared del guardabarros. Reinstale el sujetador original usando su dado de 10mm y apriételo firmemente (no sobreapriete).
3. Monte el acoplador en el cuerpo de aceleración: Deslice el acoplador de silicona multicapa sobre el cuerpo de aceleración. Asegure la abrazadera del lado del cuerpo de aceleración usando un destornillador de tuercas de 8mm, dejando la abrazadera del lado del tubo floja para ajustar la posición.
4. Instale el tubo, el filtro y el arnés: Inserte el nuevo tubo de admisión en el acoplador de silicona y guíe el extremo del filtro a través de la abertura del escudo térmico. Deslice el filtro de aire de alto flujo sobre el extremo y apriete la abrazadera usando un destornillador de tuercas de 8mm. Vuelva a conectar el acople rápido de la PCV hasta que haga clic, conecte el arnés de cableado del MAF y presione el seguro rojo. Verifique que todas las conexiones de silicona estén rectas y apriete todas las abrazaderas restantes con su dado de 8mm.
5. Reconexión de batería y ralentí inicial: Reconecte el terminal negativo de la batería con su llave de 10mm. Encienda el vehículo y NO toque el pedal del acelerador durante al menos 20 segundos. Deje que el motor 4.6L 3V funcione al ralentí sin intervención para permitir que el PCM de Ford realice su diagnóstico automático de reaprendizaje de flujo de aire en ralentí sin activar adaptaciones de ajuste falsas.

Descargo de responsabilidad: Esta es una guía general proporcionada para el Ford Mustang GT 4.6L 2005-2009. Consulte siempre su manual de servicio de fábrica para obtener especificaciones exactas de torque y procedimientos de seguridad.
