Instalación de cabezal de escape de alto flujo para Ford 6.8L V10

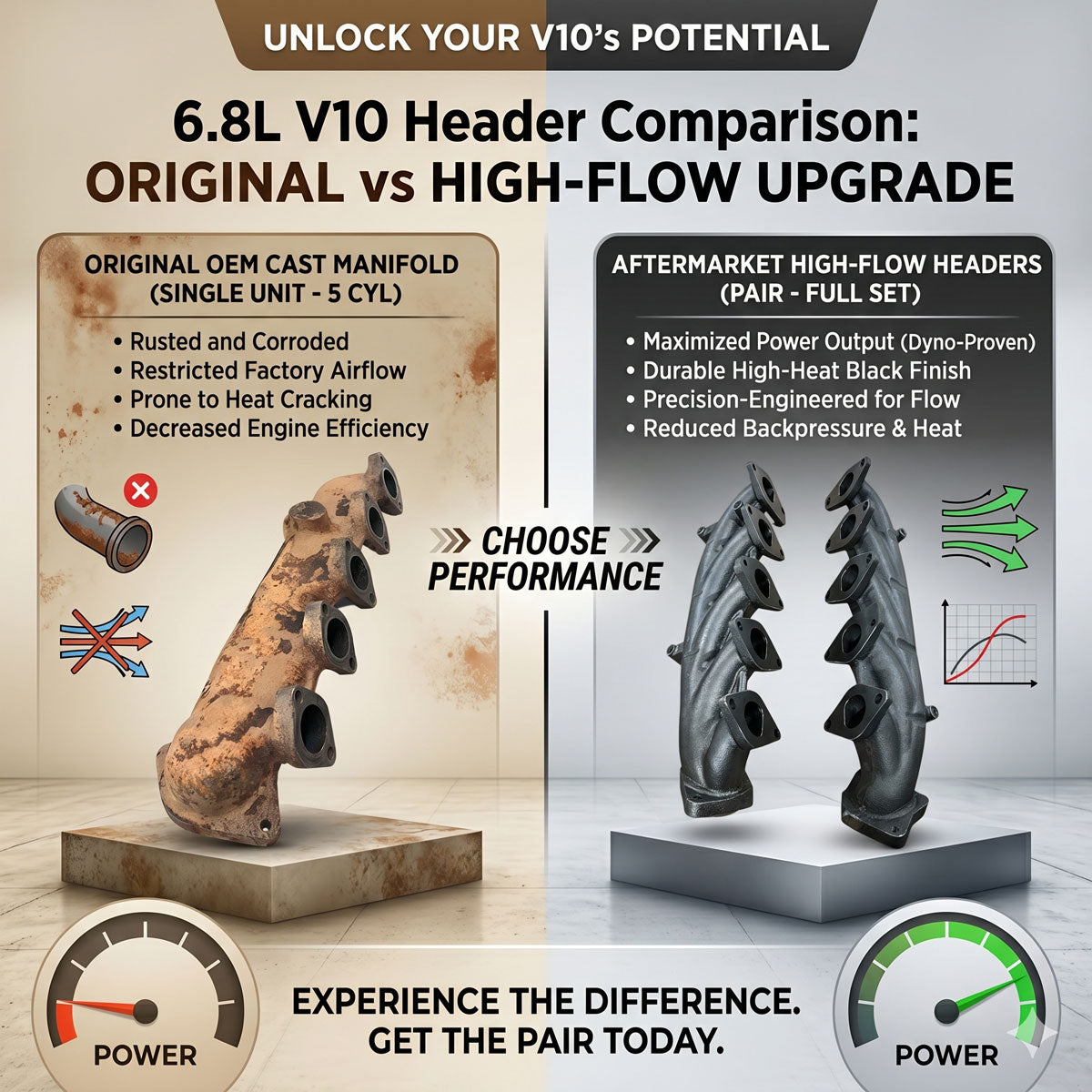

¿Por qué mejorar los colectores de escape OEM?
El motor Ford 6.8L V10 es una potente unidad, pero sus colectores de escape de fábrica son conocidos por fallar prematuramente. La actualización a este conjunto de alto rendimiento hecho de hierro dúctil de alta resistencia ofrece ventajas críticas:
- Prevención de grietas: A diferencia de las piezas originales, estos colectores presentan un espesor de pared uniforme que distribuye el calor de manera equitativa, eliminando los puntos de tensión que causan deformaciones.
- Hardware superior: La utilización de pernos de acero inoxidable y espaciadores adicionales reduce la fatiga térmica en los sujetadores, evitando que los pernos se rompan dentro de la culata.
- Flujo de escape optimizado: Al mejorar la eficiencia de salida de los gases de escape, se reduce la contrapresión, lo que puede resultar en una mejor respuesta del motor y temperaturas internas más bajas.
- Diseño de escudo térmico independiente: La nueva ubicación de montaje para el escudo térmico aísla esta carga física de los pernos principales del colector, aumentando la longevidad de todo el sistema.
Compatibilidad de piezas y modelos
Este kit es un reemplazo directo para los siguientes números de pieza del fabricante de equipo original (OEM):
- Lado izquierdo/derecho: 7C3Z9431A, 5C3Z9431AA, 7C3Z9430E, 5C3Z9430EA, y derivados (CC3E, 5C3E, 7C3E).
Diseñado específicamente para camionetas Ford F250SD, F350SD, F450SD, F550SD (2005-2019) y modelos de chasis desnudo comerciales F53 y F59 (2007-2019).
Instrucciones de instalación paso a paso
1. Preparación y seguridad
Asegúrese de que el motor esté completamente frío. Desconecte el terminal negativo de la batería y levante el vehículo de forma segura si es necesario para acceder a través de los guardabarros interiores.
2. Aplicación de fluido penetrante
Los pernos de escape de fábrica suelen estar muy oxidados. Aplique un aceite penetrante de alta calidad a todos los pernos y tuercas del colector al menos 24 horas antes de comenzar el trabajo para minimizar el riesgo de rotura.
3. Retiro del sistema antiguo
- Retire los escudos térmicos viejos.
- Desconecte el colector del tubo en Y.
- Retire con cuidado los pernos de la culata. Si un perno se siente demasiado apretado, aplique más calor o aceite penetrante; no lo fuerce hasta el punto de romperlo.
- Retire el colector viejo y las juntas usadas.
4. Limpieza de la superficie de acoplamiento
Este paso es vital. Use un raspador de juntas o un cepillo de alambre suave para limpiar la culata del motor. La superficie de acoplamiento debe estar perfectamente plana y libre de acumulación de carbono para asegurar un sellado hermético con las nuevas juntas incluidas.
5. Instalación del nuevo colector
- Coloque la nueva junta de escape sobre los pernos guía o manténgala en posición.
- Coloque el colector de hierro dúctil.
- Instale los nuevos pernos y espaciadores de acero inoxidable provistos en el kit. Los espaciadores son cruciales para permitir la expansión térmica sin que se rompan los sujetadores.
- Apriete los sujetadores siguiendo un patrón de estrella o trabajando desde el centro hacia afuera para asegurar una presión uniforme y segura.
6. Reensamblaje final
- Vuelva a conectar el tubo en Y utilizando el nuevo hardware.
- Instale el escudo térmico utilizando los puntos de montaje independientes diseñados para reducir la tensión en la brida principal.
- Vuelva a conectar la batería y encienda el motor.
7. Verificación posterior a la instalación
Escuche atentamente cualquier fuga de escape (a menudo suena como un tictac). Se recomienda encarecidamente volver a verificar el torque de los sujetadores después de los primeros dos ciclos de calor (calentar el motor a la temperatura de funcionamiento y dejarlo enfriar por completo).
