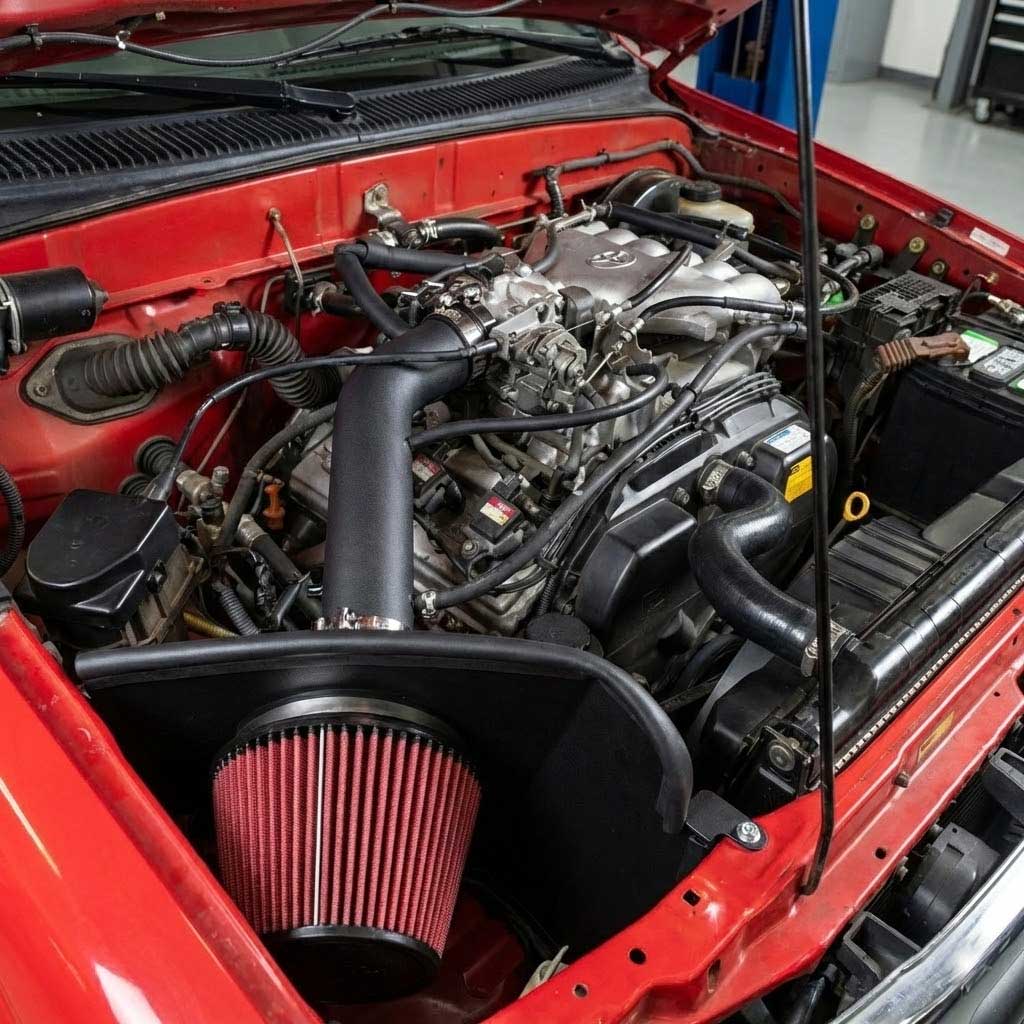

Instalación de la toma de aire frío (Toyota Tacoma/4Runner 1999-2004) Motor de 3,4 L
Guía de bricolaje: Toyota Tacoma/4Runner 1999-2004) 3.4L
Si conduce una Tacoma o una 4Runner de 1999-2004 con el motor 5VZ-FE de 3.4L , tiene uno de los motores más confiables jamás fabricados. Sin embargo, Toyota diseñó la admisión de fábrica para que fuera silenciosa, no para mejorar el rendimiento.
A diferencia de las T-100 anteriores, su camioneta utiliza un sistema electrónico modernizado. Esta guía está diseñada específicamente para la configuración del sensor MAF de instalación directa de 1999 a 2004. Siga estos pasos para obtener una mejor respuesta del acelerador y ese característico rugido profundo en la admisión.
⚠️ La "Regla de Oro" para los modelos 1999-2004
La diferencia más importante en su camioneta es el sensor de flujo de aire masivo (MAF) . Es un sensor pequeño y delicado que se fija a la caja de aire de plástico mediante dos tornillos diminutos.
- Tornillos: Se desgastan fácilmente. Use un destornillador de alta calidad y presione firmemente mientras gira.
- La junta tórica: El sensor tiene una junta tórica de goma. Si la pierde o se olvida transferirla, su camión tendrá una fuga de vacío importante.
Fase 1: La configuración
Estimación de tiempo: 60–90 minutos
Dificultad: 2/10 (apta para principiantes)
Herramientas necesarias:
- Carraca con vasos de 10 mm y 12 mm
- Extensiones (6 pulgadas)
- Destornillador de cabeza Phillips (idealmente, estándar JIS, pero un buen destornillador Phillips n.° 2 funciona)
- Alicates de punta fina
- Spray de silicona o WD-40 (para facilitar el deslizamiento de los acopladores)
Seguridad ante todo: Desconecte el terminal negativo (-) de la batería. Esto restablece los ajustes de combustible de la ECU y protege la sensible electrónica del sensor MAF.
Fase 2: El desmontaje
Paso 1: Desconecte el sensor MAF
Localice el conector eléctrico en la caja de aire (lado del conductor). Presione la pestaña, retire el conector y guarde el mazo de cables en un lugar seguro.
Paso 2: Retire el resonador "Silenciador"
Esta es la caja de plástico negra ubicada a lo largo del tubo de admisión cerca del motor.
- Desconecte las mangueras de vacío conectadas a la parte posterior del resonador (regulador de presión de combustible y PCV).
- Afloje las abrazaderas de la manguera en el cuerpo del acelerador y la caja de aire.
- Retire los dos pernos de 10 mm que sujetan el resonador a los soportes del motor.
- Retire todo el conjunto del tubo del cuerpo del acelerador.
Paso 3: Retire la caja de aire de fábrica
Suelte los tres pernos de 12 mm que sujetan la parte inferior de la caja de aire al guardabarros interior. Levante toda la caja del compartimento del motor.
Fase 3: La cirugía (Transferencia MAF)
Paso 4: Extraiga el sensor MAF
Localice los dos tornillos pequeños que sujetan la bombilla del sensor al tubo de plástico. Desatorníllelos y extraiga el sensor con cuidado .
Revise la junta tórica: Asegúrese de que la junta tórica de goma siga en el sensor. Si está atascada en la caja vieja, sáquela y vuelva a colocarla en el sensor.
Paso 5: Instale el MAF en el tubo nuevo
Su nuevo tubo CAI tiene una ranura mecanizada para este sensor.
- Inserte el sensor con cuidado.
- Dirección: La "bombilla" (diodo) generalmente mira hacia el flujo de aire y el lado de plástico sólido mira hacia el motor.
- Utilice los tornillos nuevos incluidos en el kit. No los apriete demasiado ; la carcasa es de aluminio y se desgasta fácilmente.
Fase 4: Instalación
Paso 6: Instale el protector térmico
Coloque el nuevo protector térmico metálico en la esquina donde estaba la caja de aire anterior. Atorníllelo usando los orificios originales de fábrica de 12 mm en el guardabarros. Instale el burlete de goma en la parte superior para sellar contra el capó.
Paso 7: Acoplador del cuerpo del acelerador
Instale el acoplador de silicona en el cuerpo del acelerador del motor.
Consejo: con el tubo quitado, limpie el interior de la válvula de mariposa del cuerpo del acelerador con un trapo limpio para eliminar la acumulación de carbón.
Paso 8: Instale el tubo de admisión principal
Deslice el tubo nuevo (con el sensor MAF ya instalado) en el acoplador del cuerpo del acelerador. Conecte el otro extremo al adaptador del filtro/protector térmico. No apriete las abrazaderas todavía; ajuste la rotación para que el tubo no toque las líneas de freno ni la cubierta del ventilador.
Paso 9: Líneas de vacío (¡No olvides estas!)
- Regulador de presión de combustible (FPR): Conecte la línea pequeña del riel de combustible a la boquilla pequeña en el tubo de admisión.
- Válvula PCV: Conecte la manguera más grande desde la tapa de la válvula hasta la boquilla grande en la entrada.
- Asegúrese de que estas mangueras no estén dobladas ni pellizcadas.
Paso 10: Ajuste final
Una vez alineado todo, apriete todas las abrazaderas de las mangueras (cuerpo del acelerador, lado del sensor MAF y lado del filtro). Conecte el arnés eléctrico al sensor MAF.
Fase 5: La prueba
- Vuelva a conectar la batería: conecte el terminal negativo.
- Arranque el motor: El camión podría tambalearse o funcionar a ralentí alto (1500 RPM) durante unos segundos. Esto es normal, ya que la ECU vuelve a aprender la densidad del aire.
- ¿Luz de verificación del motor? Si se enciende inmediatamente, verifique que el sensor MAF esté conectado y orientado correctamente.
- Escucha: dale un toque al acelerador; deberías escuchar un sonido "silbido" profundo.
